ANSYS 常用命令

1. 将背景色调整为白色

/RGB,INDEX,100,100,100, 0
/RGB,INDEX, 80, 80, 80,13
/RGB,INDEX, 60, 60, 60,14
/RGB,INDEX, 0, 0, 0,15
/REPLOT

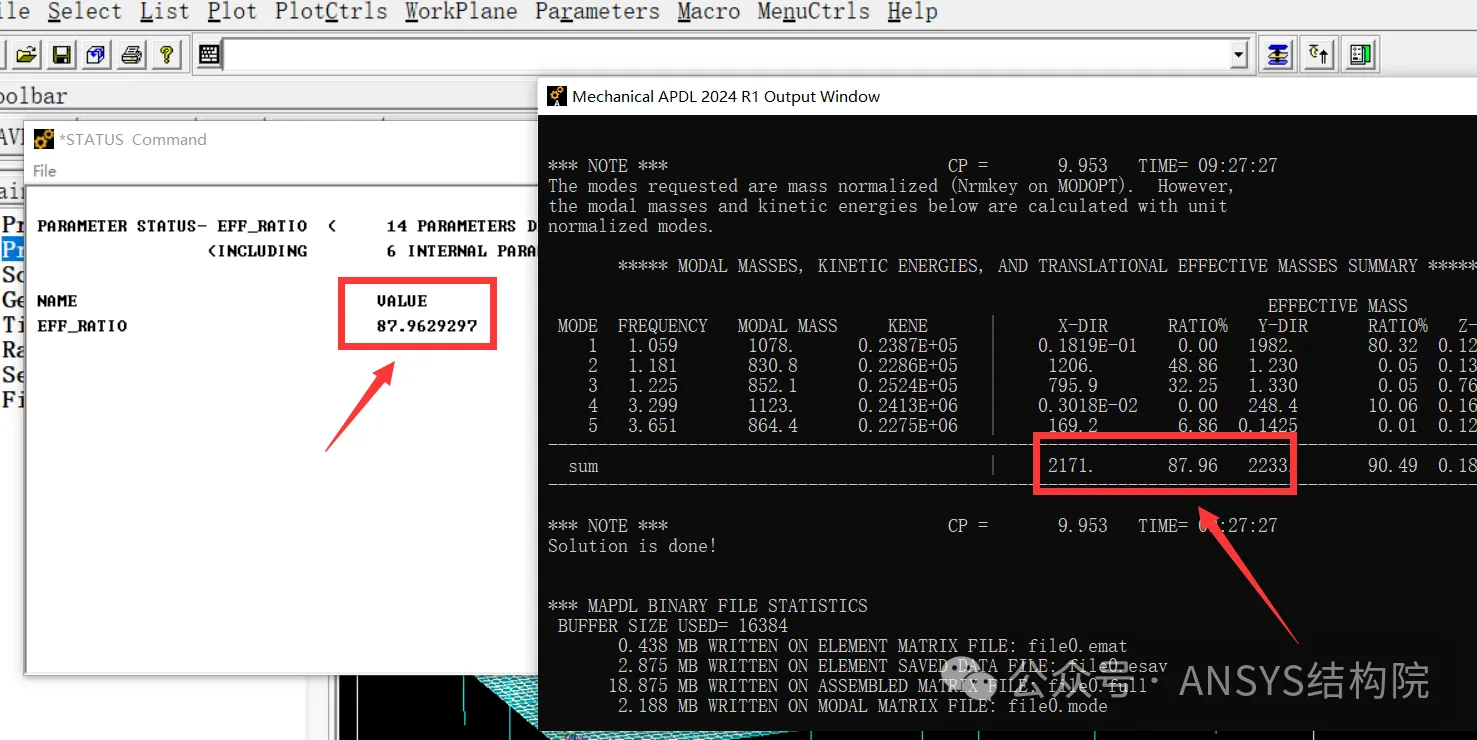

Ansys模态分析如何查看和提取质量参与系数

X方向的质量参与系数命令流

/post1
!获取结构总质量
*get,Mass_Sum,elem,0,mtot,x
!定义总的有效质量
Eff_Sum=0
!获取求解的阶次数目
*get,freqnum,active,0,solu,ncmss
!累积求解总的有效质量
*do,i,1,freqnum
!获取每一阶的有效质量
*get,eff_freq,mode,i,effm,,direc,X
Eff_Sum=Eff_Sum+eff_freq
*enddo
!计算有效质量
Eff_Ratio=Eff_Sum/Mass_Sum*100
*status,Eff_Ratio

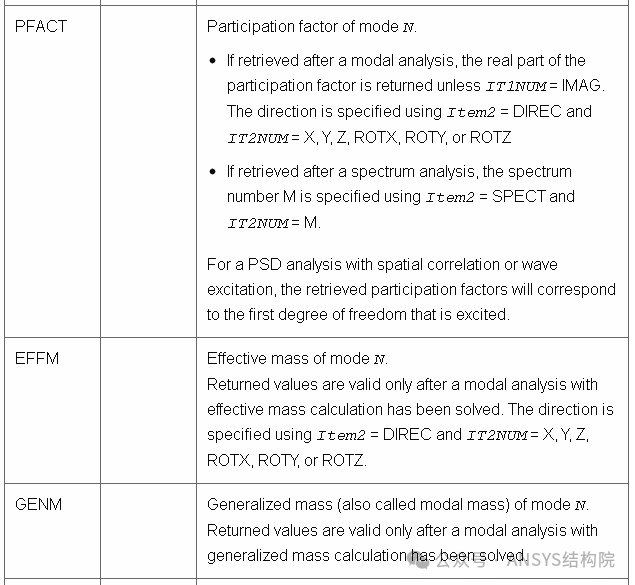

!PFACT:模态各方向的参与系数；
!EFFM:模态各方向的有效参与质量；
GENM:模态质量

获取最大节点应力

!将节点米赛斯应力从0开始进行升序排序
nsort,s,eqv,0,1
!获取升序排序后的最大节点米赛斯应力
*get,s_max,sort,0,max
!单独界面显示最大应力的数值
*status,s_max
